管式曝气器


    产品组成及系统概述

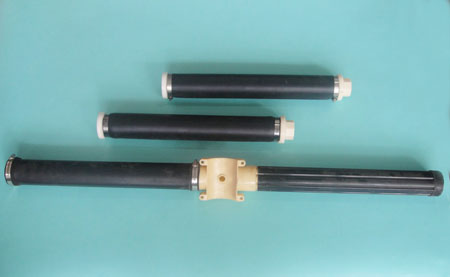

    (1)产品名称:EPDM管式橡胶膜微孔曝气器

    (2)规格型号:Φ65*1000

    (3)结构类型与组成:

    曝气器结构类型为圆管型,前后两端为3/4”螺纹接口。橡胶膜片采用EPDM材料制造生产,紧贴支撑管安装。膜片的开孔设计成可自闭结构,当停止曝气时,在水压的作用下,将通气孔密封关闭,可有效地防止了污水回流。

    (4)产品功能:产品在充空气时受气体压迫,橡胶膜片上的微孔自行扩张向池内充氧,气泡经微孔切割而变小。气泡随气量的增减可自行调节大小,从而得到较好的充氧效果。当曝气停止时,曝气器膜片具有自闭功能,橡胶膜片上的微孔会自行关闭,污水不会进入到曝气器系统中去,同时光滑的橡胶膜片表面可以防止污泥堵塞,长时间停止曝气后,仍能正常曝气。

    (5)曝气器的尺寸:曝气管的有效曝气长度可定制,标准产品为500mm/750mm/1000mm。

    (6)互换性:曝气器和膜片具有很好的互换性能,可任意更换或互换。

    (7)使用寿命:对于市政污水,在正常使用和维护情况下,曝气器的使用寿命一般都大于五年,实际工程应用时一般可使用更长时间。

    (8)维护性:安装完成后维护要求较低,定期维护清洗即可。

    连接及禁固方式:
    层插式连接(DN80、DN100、DN125、DN150)、对穿孔螺纹连接(Ø25)
    不锈钢卡箍(Ø67、Ø80、Ø91、Ø120)、ABS塑料卡箍(Ø67、Ø80、Ø91、Ø120)
    配备各种连接件,满足管式曝气器与不同材质管道连接。


    产品特点
    独特的结构设计,连接方式多样化;
    穿孔布气方式,系统运行更稳定;
    不锈钢箍卡紧固、密封,适用范围广;
    特有的膜片紧固方式,安装简便;
    膜片采用原装进口材料及先进工艺加工,理化性能稳定,使用寿命长;
    无堵塞设计,适用于各种污水处理工艺的实际运行,避免了污水逆流和污泥堵塞担忧;
    运行阻力小,充氧效力高,节能效果显著。
    敞开型曝气支撑管及抗浮支架固定型设计,降低了曝气主体受浮力影响,延长其使用寿命;


    Ø67x500 Ø67x750 Ø67x1000

项目名称Ø67x500Ø67x750Ø67x1000
外形尺寸ØxLmm67x50067x50067x1000
氧转移效效率1.5m14~17%14~17%14~17%
3.0m15~23%15~23%15~23%
5.0m23~32%23~32%23~32%
6.0m34~39.5%34~39.5%34~39.5%
7.0m31~45%31~45%31~45%
通气量(m3/h)1.7~6.83.4~13.63.4~17.0
设计通气量4.0m3/h5.5m3/h7.5m3/h
服务面积0.82~260.98~2.110.98~2.35
开孔数8080个12300个16800个
气泡直径0.8~2.0mm0.8~2.0mm0.8~2.0mm
压力损失17~42cm17~41.5cm17~40cm
充氧能力微孔:7.5kg02/KW.h(在5m水深下)、细孔:3.5~4.8kg02/KW.h(在5m水深下)
延伸能力>600%
张力强度>13.8x103kpa

    Ø80x500 Ø80x750 Ø80x1000
项目名称Ø80x500Ø80x750Ø80x1000
外形尺寸ØxLmm80x50080x50080x1000
氧转移效效率1.5m14~17%14~17%14~17%
3.0m15~23%15~23%15~23%
5.0m23~32%23~32%23~32%
6.0m34~39.5%34~39.5%34~39.5%
7.0m31~45%31~45%31~45%
通气量(m3/h)2.5~8.54.0~15.84.0~20.0
设计通气量5.0m3/h8.5m3/h12.0m3/h
服务面积1.15~2.851.35~3.651.76~4.24
开孔数8650个12500个17400个
气泡直径0.8~2.0mm0.8~2.0mm0.8~2.0mm
压力损失17~42cm17~41.5cm17~40cm
充氧能力微孔:7.5kg02/KW.h(在5m水深下)、细孔:3.5~4.8kg02/KW.h(在5m水深下)
延伸能力>600%
张力强度>13.8x103kpa

    Ø91x500 Ø91x750 Ø91x1000
项目名称Ø91x500Ø91x750Ø91x1000
外形尺寸ØxLmm91x50091x50091x1000
氧转移效效率1.5m14~17%14~17%14~17%
3.0m15~23%15~23%15~23%
5.0m23~32%
